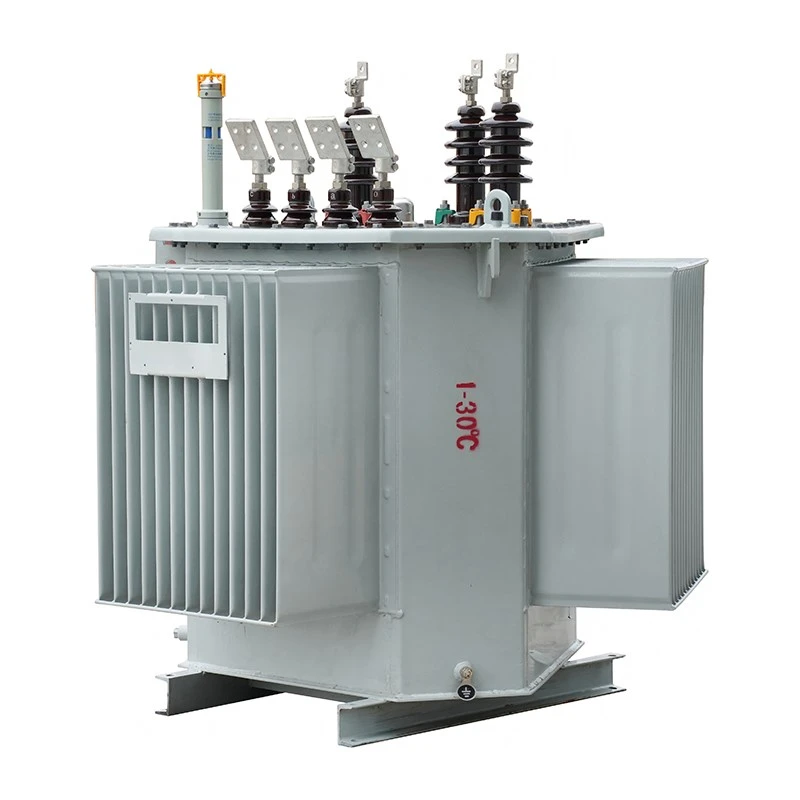

油入変圧器-は、冷却媒体と絶縁媒体として絶縁油を使用する電力変圧器です。その動作原理は電磁誘導の法則に基づいており、一次コイルと二次コイル間の電磁結合を通じて電圧変換を実現します。絶縁油は冷却するだけでなく、変圧器の絶縁性能を効果的に向上させ、変圧器の寿命を延ばします。
油入変圧器は電力システムで広く使用されており、高電圧、大容量のアプリケーションに適しています。-コアコンポーネントには、コア、コイル、タンク、ラジエーター、保護装置が含まれます。コアは渦電流損失を低減するために高透磁率のケイ素鋼板で作られています。-コイルは銅線またはアルミニウム線で巻かれており、絶縁材により電気的安全性が確保されています。タンク内には絶縁油が充填されており、自然循環または強制循環により熱を放散します。油入変圧器-は、放熱性が良く、過負荷容量が強く、動作が安定しているなどの利点がありますが、安全な動作を確保するには油のレベルと品質を定期的にチェックする必要があります。
電磁誘導: 1 次巻線に交流電流が印加されると、鉄心に交流磁束が発生し、2 次巻線に起電力 (EMF) が誘導されます。
電圧変換: 誘導 EMF の大きさは、次の式で表されるように、巻線の巻き数に比例します。E=4.44fNΦm。巻線比を変更することで電圧を増減できます。
エネルギー伝達：起磁力のバランスを利用して、一定の周波数を維持しながら電気エネルギーを一次側から二次側に伝達します。
